IoT 측정기기 부착의무화

대기환경보전법 32조

2022년 5월3일 국무회의 의결 후 공포되었으며 이후 가동 개시된 신규 방지시설 중 4종 23년 6월, 5종 24년 6월, 기종 사업장은 25년 6월까지 모든 방지시설에 IoT 측정기기를 의무 부착해야 합니다.

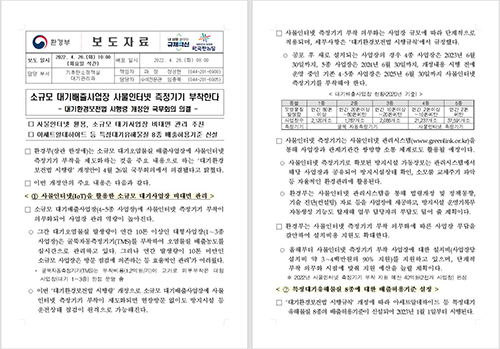

참고: 환경부 보도자료 2022.4.26

USIoT-1000

IoT 활용 소규모 대기배출 시설 관리 / 모니터링 시스템

IoT 기반의 자료 수집 기술로, 열악한 환경에서도 운영이 가능하도록 방진, 방수용 케이스와 무선 통신을 지원하며, 측정 자료 생성 주기 및 방식, 전송 기준은 한국 환경공단의 소규모 대기 배출관리 시스템 통신 프로토콜 규격을 기준으로 개발된 제품입니다.

구분	상세내용
CPU	Intel Celeron N4100
Graphics	Intel UHD Graphics 600
OS	Windows11 OS
Storage	RAM 4GB LPDDR4, ROM 32GB, M.2
LAN, Wireless LAN	Gigabit Ethernet, 2.4GHz or 5GHz(802.11 b/g/n/ac), WIFI 802.11ac, Bluetooth 5.0
USB	USB2.0, UART
Processor	ATmega32U4
Digital I/O Pins	Input 6 Port, Output 8 Port
PWM Pins	7
Analog Sensor Input Pins	12CH (4 ~ 20mA)
Serial Ports	RS-232C 1Port / RS-485 1Port
Sensor	온도센서(1Ch), FTP(차압계), CT(전류센서)
Operating Temp	-10℃ ~ 60℃

시스템 특징

원격관리 체계핵심요소

배출시설·방지시설: 배출시설·방지시설의 조사 및 상호관계 분석 (배출시설 가동에 따른 방지시설 운영여부)

핵심운영인자 및 전송항목: 배출시설·방지시설 운영정보 수집을 위한 핵심인자 도출 및 전송항목 선정

IoT Device (계측기)와 IoT Gateway: 배출시설·방지시설 운영정보측정용 IoT Device와 자료전송을 위한 IoT Gateway 설치

관제센터 자료전송 통신방식: 방지시설 운영정보의 관제센터 전송을 위한 통신방식(유·무 보안통신) 및 통신규격 마련

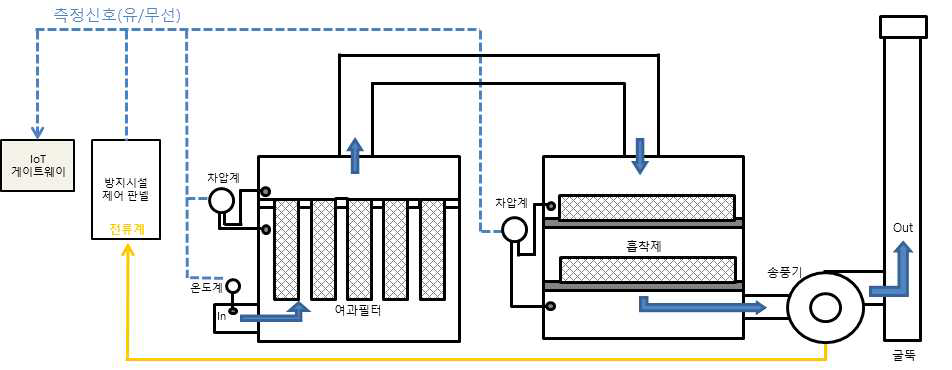

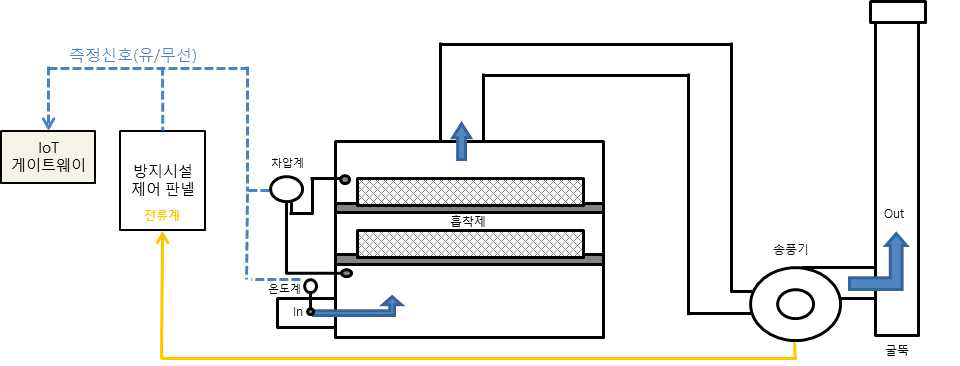

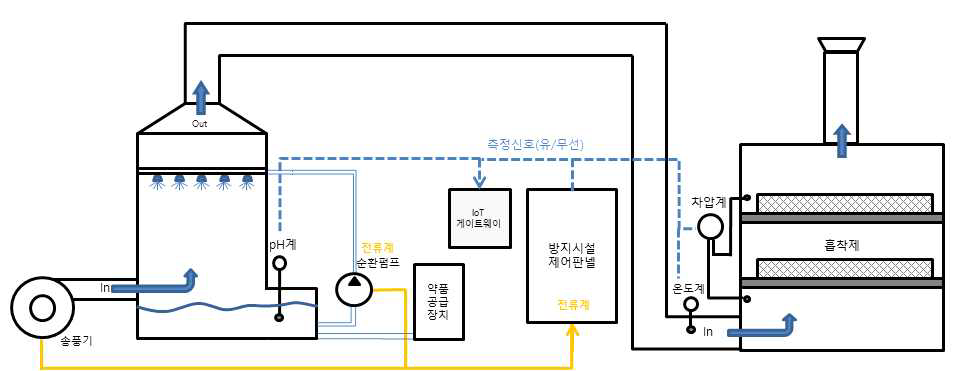

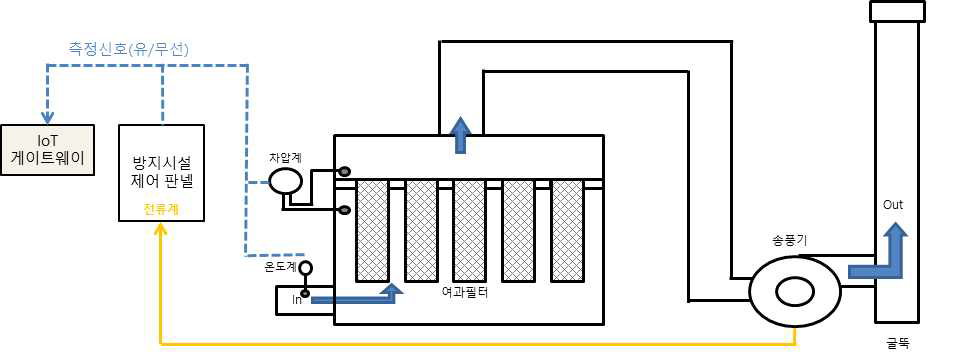

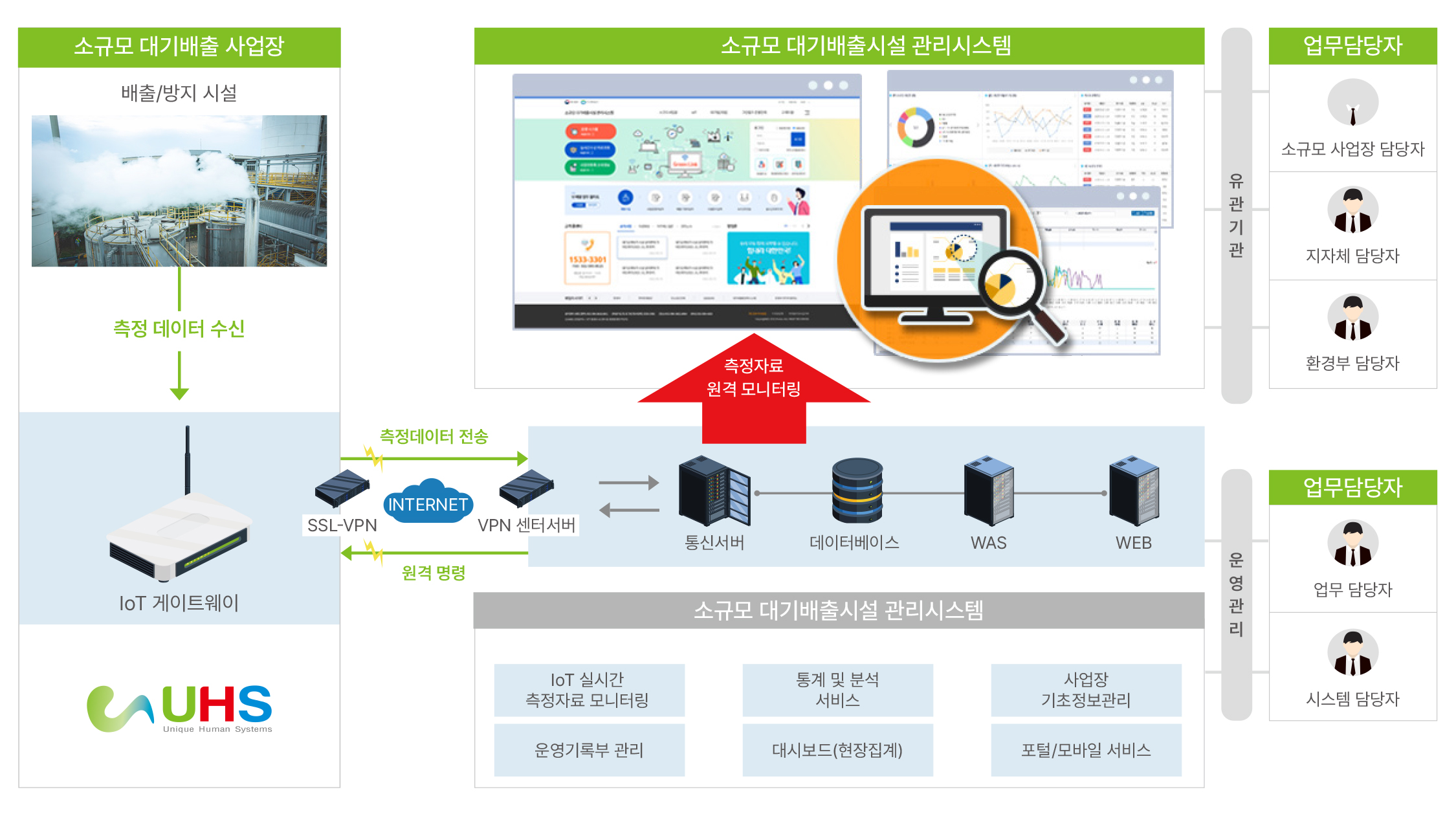

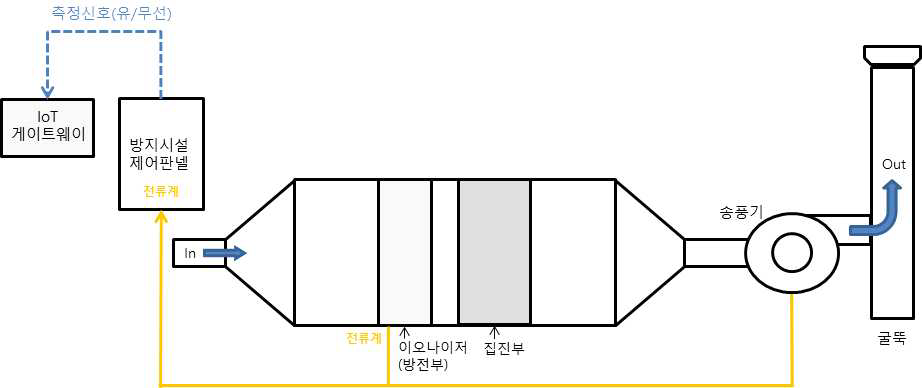

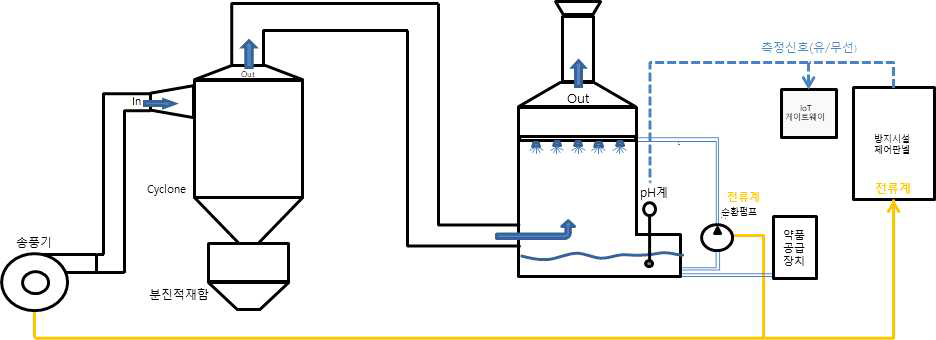

시스템 구성도

사물인터넷 측정기기
규격 및 사양

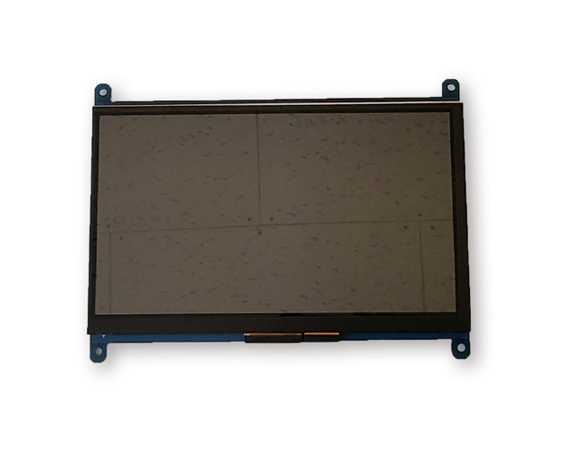

디스플레이

제품사양

7Inch HDMI Display
1024 x 600 Pixel

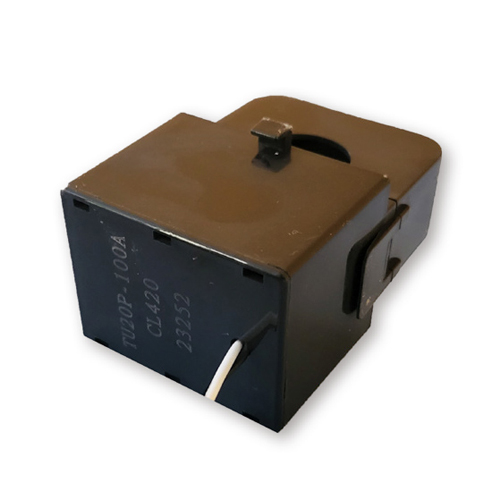

전류계 CT

제품사양

구분	사양
측정범위	0~600A
출력신호	4~20mA
오차	±2% 이내
동작온도	-20~60℃
기타	설치 시 현장 설비에 영향이 없어야 하며, 전류값을 측정하는 시설명1)을 표식하여야 함

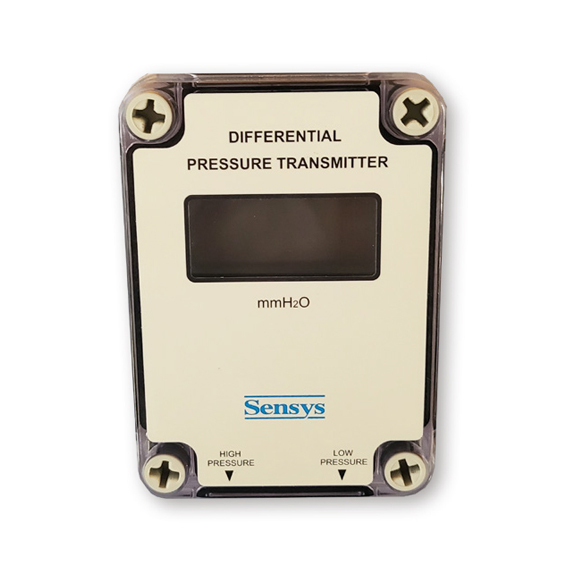

차압계

제품사양

구분	사양
측정대상 및 범위	0~600A
출력신호	4~20mA
오차	±2% 이내
동작온도	-20~60℃
표시장치	측정값을 나타낼 수 있어야 함
동작온도	-20 ~ 60℃
운용전원	DC24V(100 ~ 220VAC), 60H
무게	1kg 이하(설치 시, 과도한 무게로 인한 무리가 없어야 함)

온도센서

제품사양

구분	사양
측정범위	-40℃ ~ 100℃(필요시,~1,000℃ 적용), Pt 100Ω, 열전대 등
오차	±1.5℃ 또는 ±1.0%RD 중 큰 값
표시장치	측정값을 나타낼 수 있어야 함
길이	50cm~2m(설치 여건에 따라 설치)
출력신호	4~20mA
동작온도	-20~60℃
운용전원	DC24V(100 ~ 220VAC), 60Hz
기타	설치 플랜지 포함

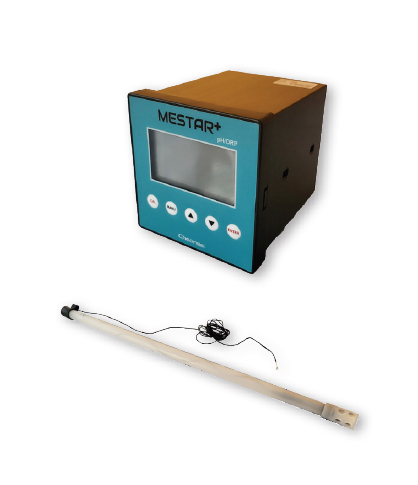

PH 컨트롤러, PH센서

제품사양

구분	사양
측정범위	0 ~ 14pH
사용온도	0~80℃
케이블	5m 이상(설치 여건에 따라 설치)
기능	측정값을 나타낼 수 있어야 함
분해능	0.1pH 이하
정밀도 및 재현성	±0.6% 이하
출력신호	4~20mA
온도보상	0~50℃
운용전원	DC24V(100 ~ 220VAC), 60Hz

IoT측정기기
부탁 보조금 활용

90% 국고 보조금 + 10% 자부담

IoT 측정기기 부착이 의무화되는 대기4,5종 사업장은 총 58,828개이며 각 사업장에 다수의 부착대상 방지시설이 존재합니다.
IoT 측정기기 부탁 보조금을 활용한다면 10%의 자부담으로 부착 가능합니다.

구분	1종	2종	3종	4종	5종
오염물질 발생량	80톤 ~	20톤 ~ 80톤	10톤 ~ 20톤	2톤 ~ 10톤	~ 2톤

[참고] 환경부 2021년 기준 대기배출사업장 현황

구분	계	보조금	자부담	부착센서

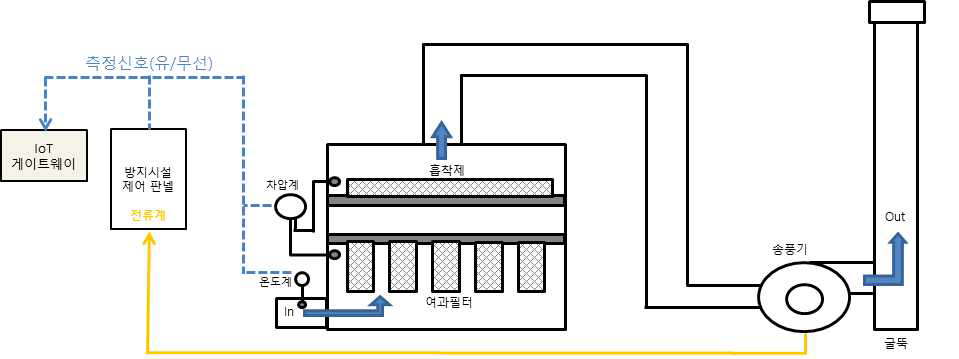

여과집진	350	315	35	차압/온도/전류
흡착설비	350	315	35	차압/온도/전류

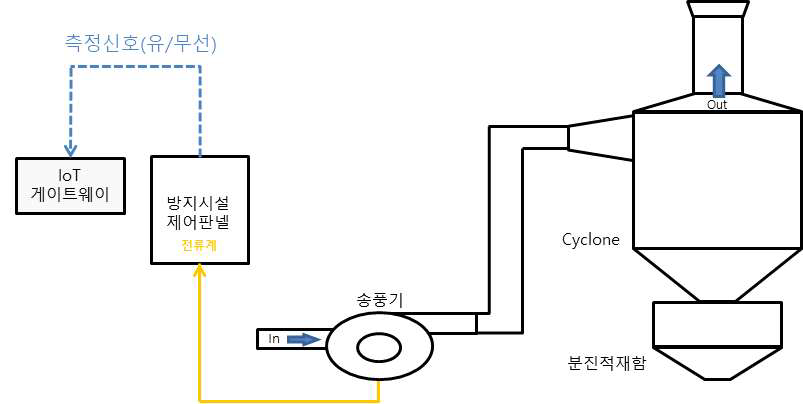

원심력집진	260	234	26	전류

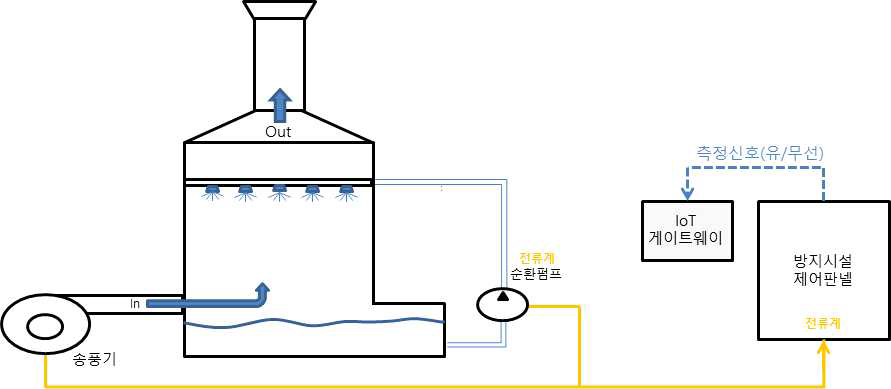

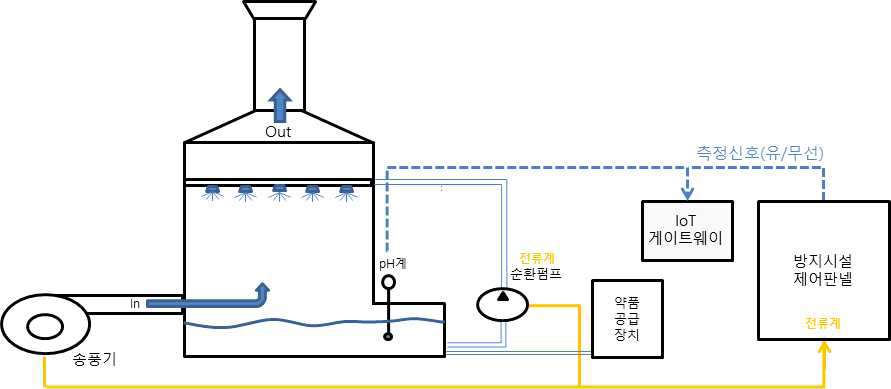

흡수,세정	360	324	36	PH/전류
전기집진	290	261	29	전류
RTO/RCO/SCR	260	234	26	전류
기타시설	260	234	26	전류

IoT 측정기기 부착비용 및 보조금 지원단가 (단위:만원)

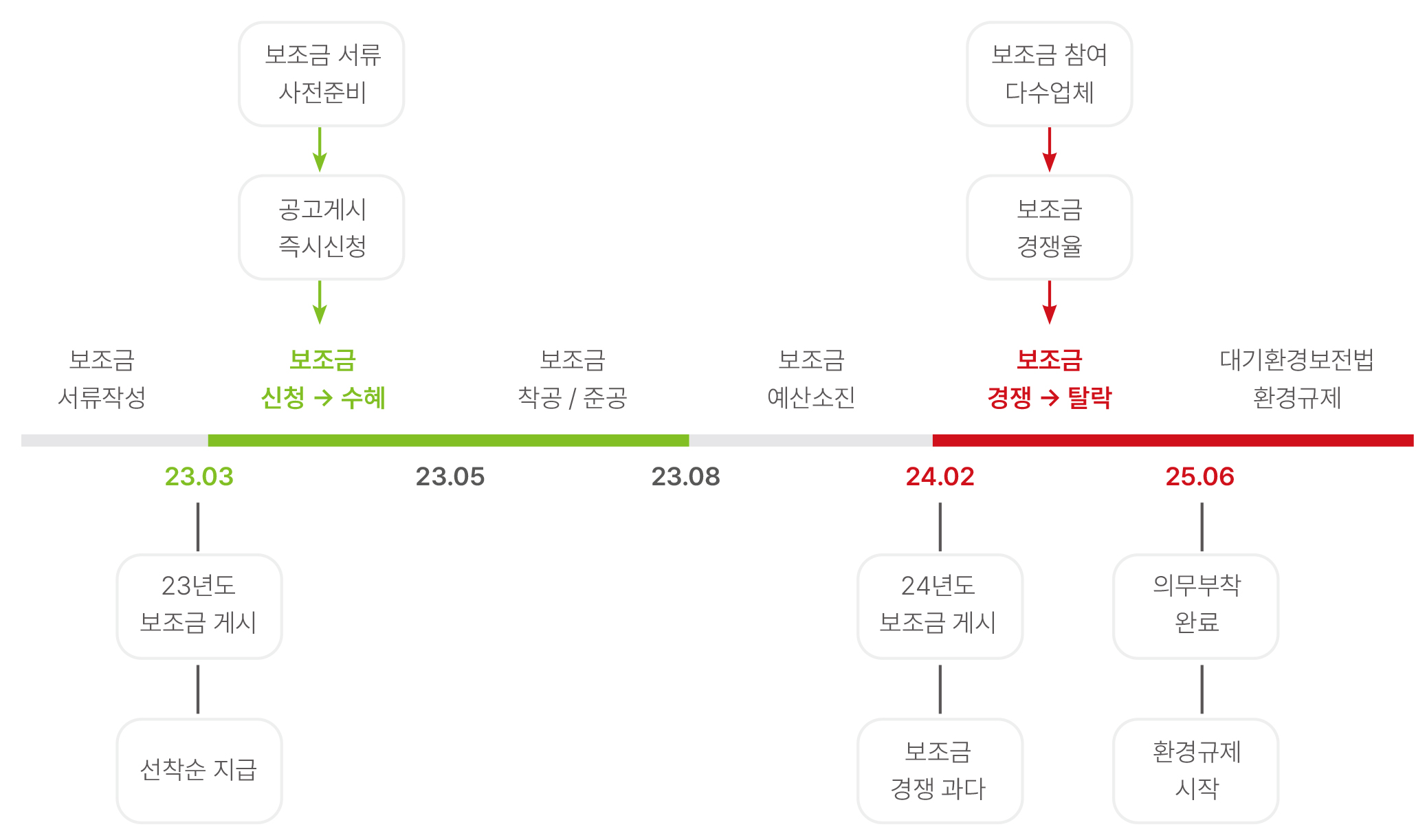

IoT 부착 보조금 선착순 지급

IoT측정기기 유지관리

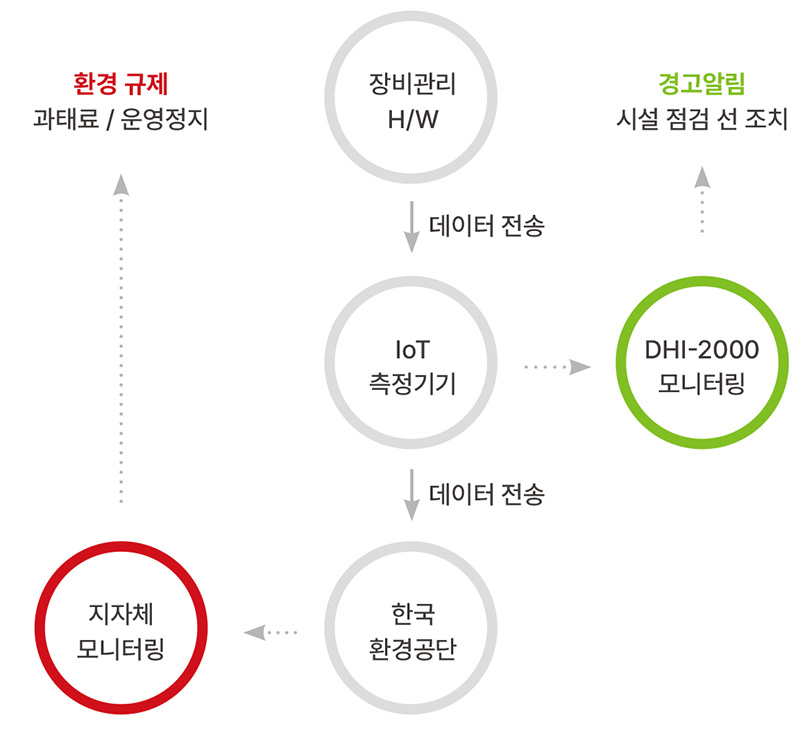

IoT 측정기기 유지관리 실패 과태료 / 운영정지

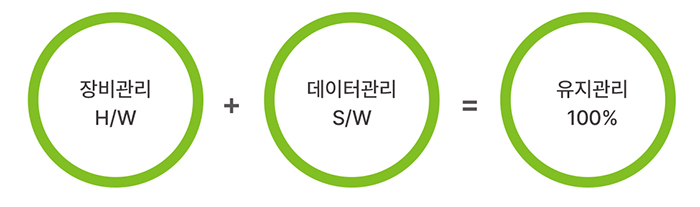

IoT 측정기기는 부착 수 유지관리가 필수이며 H/W와 S/W의 유지관리로 구분됩니다. H/W는 장비의 고장이나 노후에 따른 현장점검 및 교체 관리, S/W 는 측정된 데이터 및 프로그램 관리이며 IoT 측정기기 개발업체 호환이 불가능해 부탁한 IoT 측정기기 업체만이 유지관리에 용이합니다.

다양한 프로그램으로 현장 자율 S/W 관리

USIoT-1000은부착 후 사업장 자율 S/W 관리가 가능합니다.
다양한 프로그램으로 현장에서 자체 점검하거나 콜센터 지원으로 최소한의 유지관리 비용으로 IoT 측정기기 운영이 가능합니다

구분	확인	세부내용
고장알림	화면 점멸	빨간색 자동 점멸 > 콜센터 A/S 자동 등록
소모품 교체일지	화면 터치	필터, 활성탄 교체일자 클릭 > 모니터링 시스템 전송
고장신고	화면 터치	모니터링 시스템 전송 > 분석 > 콜센터 A/S 판단
네트워크 장애	화면 터치	사진 촬영 후 콜센터로 전송 > 분석 > 콜센터 A/S 판단
S/W 리셋	화면 터치	시스템 리셋 히스토리 모니터링 시스템 전송 > 장비 리셋
시스템 초기화	화면 터치	시스템 초기화 히스토리 모니터링 시스템 전송 > 장비 초기화
시스템 정보	콜센터 지원	CPU, 메모리, 네트워크, 센서 상태 점검
시스템 덤프	콜센터 지원	로그인, 경로, 명령어 등 로그 분석, 데이터 전송 분석
펌웨어 업데이트	콜센터 지원	원격으로 펌웨어 업데이트
시스템 정리	콜센터 지원	시스템 저하 폴더 삭제 등
센서 교정	콜센터 지원	데이터 값이 이상 감지시 센서값 교정
